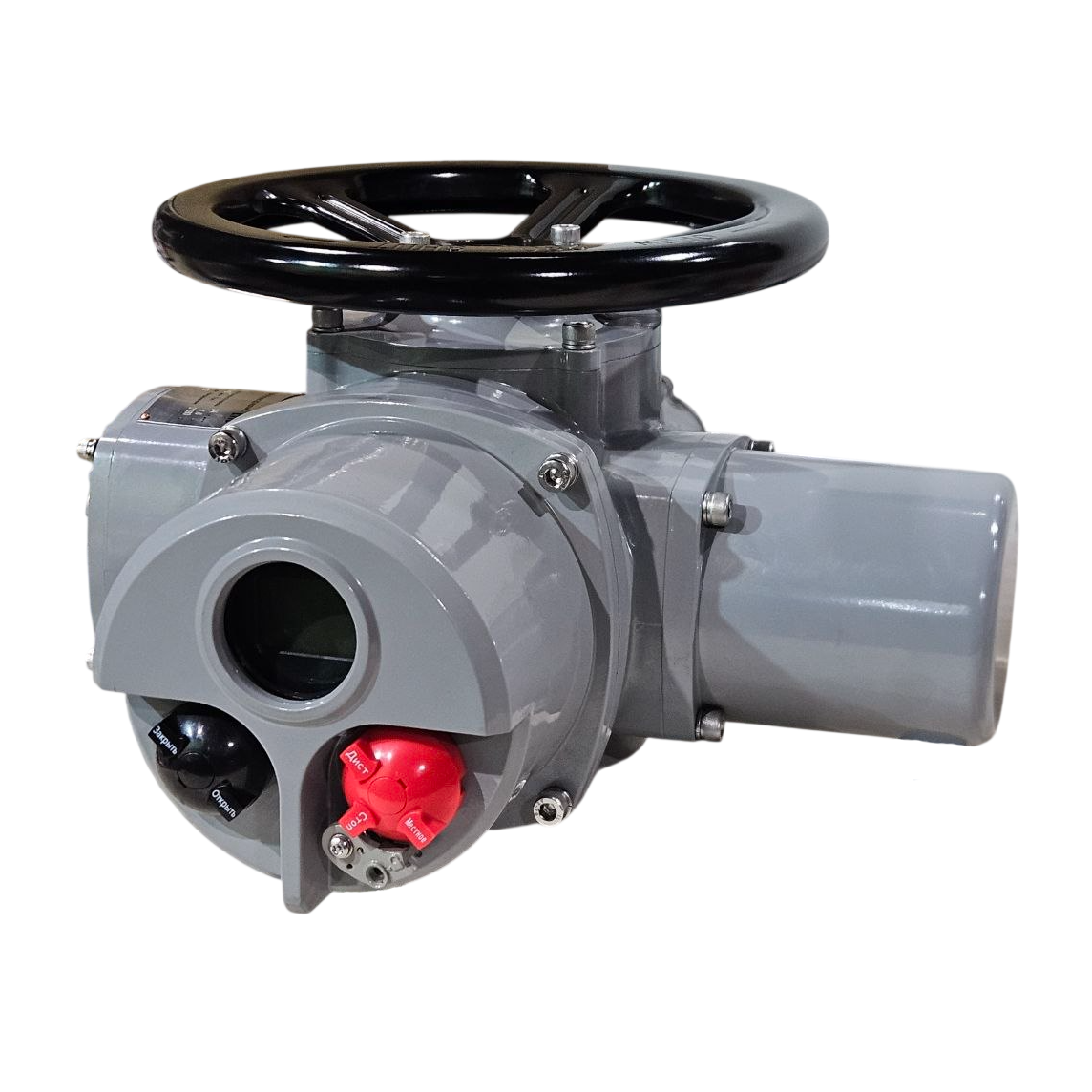

Электропривод Ridval RVD M с блоком местного управления
Электропривод многооборотный тип RVD M
- Блок местного управления
- Напряжение питания 380В
- Тип присоединения к трубопроводной арматуре ISO 5210;
- Степень защиты по ГОСТ 14254-2015 IP67, IP68;
- Температура окружающей среды: -25/+60С;
- Режим работы согласно ГОСТ IEC 60034-1-2014: S2 15 мин;
- Крутящий момент от 50 Нм до 1200 Нм;
- Возможность опломбировки электропривода;
- Описание
Электропривод многооборотный тип RVD M
предназначен для автоматизированного управления трубопроводной арматурой дистанционно либо местно.
Особенности:
- Особенности:
- Возможность дистанционного и местного управления;
- Внешние управляющие сигналы (сухие контакты «Открытие-Стоп-Закрытие», сигнал 4-20мА, сигнал 24V);
- Возможность настройки концевых положении с помощью пульта;
- Сигналы обратной связи (откр. закр. сухой контакт 24В, 4-20мА).
- Возможность переключения режима управления с дистанционного с помощью пульта и на местный;
- Сигналы обратной связи (сухие контакты «Открыто-Закрыто», сухие контакты моментной муфты (превышения крутящего момента), сигнал 4-20мА);
- Дополнительный сигнал ошибки, тип SPDT NO-NC (превышение момента, потеря или ошибка внешних управляющих сигналов, обрыв фазы, перегрев);
- Механическая блокировка смены режимов работы; • Дисплей, отображающий состояние и положение арматуры, параметров управления, информацию об ошибках;
- Настройка электропривода без открытия корпуса;
- Световая сигнализация положения открыто и закрыто для оператора на месте; • Блокировка изменений настроек привода парольной защитой;
- Встроенный блок питания 24V (нагрузка до 1Вт);
- Встроенный контроль чередования фаз и обрыва фазы;
- Возможность изменения направления закрытия привода (по часовой стрелке-против часовой стрелки):
- Электропривод комплектован выемной втулкой выходного вала для обработки под нужный диаметр штока арматуры;
- Настраиваемая муфта ограничения крутящего момента;
- Контроль температуры электродвигателя для защиты от перегрева;
- Маховик для ручного управления;
Технические параметры, нормы и стандарты:
- Напряжение питания 380В
- Тип присоединения к трубопроводной арматуре ISO 5210;
- Степень защиты по ГОСТ 14254-2015 IP65;
- Температура окружающей среды: -25/+60С;
- Режим работы согласно ГОСТ IEC 60034-1-2014: S2 15 мин;
- Крутящий момент от 50 Нм до 1200 Нм;
- Возможность опломбировки электропривода;
- Размеры
|
Задвижка DN |
Крутящий момент задвижки, Нм |
Тип привода |
Фланец по ISO 5210 |
Кол-во оборотов откр/закр. |
Откр., сек |
|---|---|---|---|---|---|
|
50 |
35 |
RVD M05 |
F10 |
7 |
18 |
|
65 |
35 |
RVD M07 |
F10 |
9 |
23 |
|
80 |
40 |
RVD M10 |
F10 |
11 |
28 |
|
100 |
50 |
RVD M10 |
F10 |
13,5 |
34 |
|
125 |
60 |
RVD M15 |
F10 |
11 |
28 |
|
150 |
70 |
RVD M15 |
F10 |
13 |
33 |
|
200 |
100 |
RVD M20 |
F14 |
17,5 |
44 |
|
250 |
160 |
RVD M30 |
F14 |
22 |
55 |
|
300 |
160 |
RVD M30 |
F14 |
25,5 |
64 |
|
350 |
220 |
RVD M45 |
F14 |
29,5 |
74 |
|
400 |
220 |
RVD M45 |
F14 |
34 |
85 |
|
500 |
300 |
RVD M60 |
F16 |
43 |
108 |
|
600 |
480 |
RVD M60 |
F16 |
52 |
130 |
|
800 |
770 |
RVD M120 |
F25 |
51 |
128 |
|
Тип |
L |
L1 |
H |
H1 |
F1 |
D |
|
RVD M05-М15 |
382 |
228 |
233 |
87 |
150 |
300 |
|
RVD M20-М30 |
435 |
278 |
248 |
90 |
157 |
350 |
|
RVD М45-М60 |
640 |
410 |
325 |
116 |
268 |
420 |
|
RVD М120 |
830 |
540 |
450 |
200 |
685 |
550 |
|
Тип |
Крут. Момент, Нм |
Скорость открытия об/мин. |
Фланец по ISO 5210 |
Макс. Диаметр штока арматуры, мм |
Параметры втулки |
Параметры двигателя |
Масса, кг |
||||||
|
С, мм |
К, мм |
t, мм |
Мощность кВт |
Рабочий ток, А |
Пусковой ток, А |
|
|||||||
|
RVD M05 |
50 |
24 |
F10 |
28 |
18,1 |
6 |
3,1 |
0,12 |
0,6 |
2,0 |
20 |
||
|
RVD M07 |
70 |
24 |
F10 |
28 |
18,1 |
6 |
3,1 |
0,14 |
0,8 |
2,6 |
20 |
||
|
RVD M10 |
100 |
24 |
F10 |
28 |
20,1 |
6 |
3,1 |
0,18 |
1,0 |
3,2 |
20 |
||
|
RVD M15 |
150 |
24 |
F10 |
28 |
24,1 |
6 |
3,1 |
0,25 |
1,2 |
5,0 |
20 |
||
|
RVD M20 |
200 |
24 |
F14 |
40 |
26,1 |
8 |
3,1 |
0,37 |
1,38 |
5,5 |
26 |
||
|
RVD M30 |
300 |
24 |
F14 |
40 |
30,1 |
8 |
3,1 |
0,55 |
2,7 |
16,0 |
26 |
||
|
RVD M45 |
450 |
24 |
F14 |
48 |
34,1 |
12 |
4,1 |
1,1 |
4,0 |
21,0 |
110 |
||
|
RVD M60 |
600 |
24 |
F16 |
48 |
40,1 |
12 |
4,1 |
1,5 |
4,12 |
32,0 |
120 |
||
|
RVD M120 |
1200 |
24 |
F25 |
60 |
50,1 |
14 |
4,1 |
3,0 |
7,9 |
64,0 |
142 |
||
