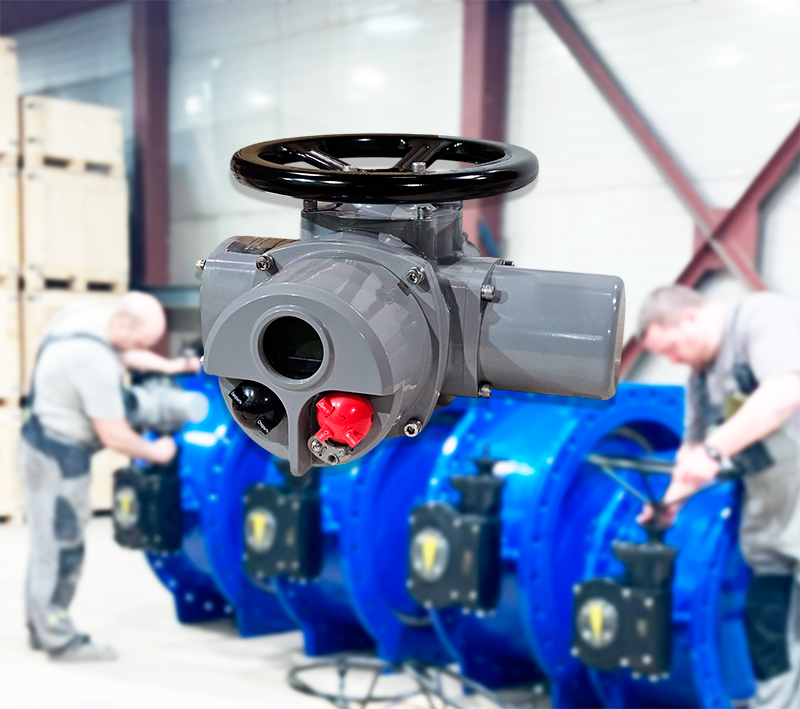

Многооборотные электроприводы Ridval RVD M с местным блоком управления 380 В

Многооборотные электроприводы Ridval RVD M с блоком управления 380 В предназначены для автоматизации трубопроводной арматуры, требующей многожество оборотов выходного вала для полного открытия или закрытия. Электроприводы успешно применяются для управления задвижками с обрезиненным клином, а также дисковыми затворами с двойным эксцентриситетом на объектах водоснабжения, водоотведения, и промышленности.

Встроенный блок управления обеспечивает как местное, так и дистанционное управление арматурой, позволяя интегрировать электропривод в современные системы автоматизации технологических процессов. Благодаря широкому набору функций управления и диагностики многооборотные электроприводы Ridval RVD M обеспечивают надежную и безопасную эксплуатацию трубопроводных систем.

Преимущества электроприводов Ridval RVD M с блоком управления

Одной из ключевых особенностей электропривода является возможность выбора режима работы - местного или дистанционного управления. Переключение режимов осуществляется непосредственно на приводе, при этом предусмотрена механическая блокировка, исключающая случайное изменение режима эксплуатации.

Для подключения к системам автоматизации предусмотрена поддержка различных типов управляющих сигналов:

• сухие контакты «Открыть - Стоп - Закрыть»;
• управляющий сигнал 24 В;
• аналоговый сигнал 4-20 мА.

Электропривод поддерживает передачу сигналов обратной связи о текущем положении арматуры и состоянии оборудования. В зависимости от требований системы управления доступны следующие сигналы:

• сухие контакты «Открыто» и «Закрыто»;
• сигналы срабатывания моментной муфты при превышении допустимого крутящего момента;
• аналоговый сигнал положения 4-20 мА.

Дополнительно предусмотрен сигнал аварии типа SPDT NO/NC, который формируется при возникновении следующих ситуаций:

• превышение установленного крутящего момента;
• потеря внешнего управляющего сигнала;
• ошибка управляющих цепей;
• обрыв одной из фаз питания;
• перегрев электродвигателя.
• Современные возможности управления и настройки

Многооборотный электропривод Ridval RVD M оснащен информативным дисплеем, отображающим:

• текущее положение арматуры;
• выбранный режим управления;
• параметры настройки;
• диагностические сообщения и коды ошибок.

Настройка концевых положений осуществляется с помощью специального пульта без вскрытия корпуса привода. Такой подход позволяет значительно сократить время ввода оборудования в эксплуатацию и сохранить степень защиты корпуса.

Для дополнительной безопасности предусмотрена парольная защита настроек, исключающая несанкционированное изменение рабочих параметров.

Световая индикация на корпусе обеспечивает визуальный контроль положения арматуры непосредственно на объекте, позволяя оператору быстро определить состояние привода.

Надежность и защита оборудования

Электроприводы Ridval RVD M разработаны для эксплуатации в сложных промышленных условиях и оснащены комплексом защитных функций.

Встроенный контроль чередования фаз и обрыва фаз предотвращает некорректную работу электродвигателя при ошибках подключения или повреждении питающей сети. Дополнительную защиту обеспечивает система контроля температуры двигателя, исключающая перегрев при интенсивной эксплуатации.

Настраиваемая муфта ограничения крутящего момента защищает арматуру и механические узлы привода от повреждений при возникновении чрезмерных нагрузок.

В случае отсутствия электропитания управление арматурой может осуществляться вручную с помощью встроенного маховика.

Для удобства монтажа электропривод комплектуется съемной выходной втулкой, которая может быть обработана под необходимый диаметр штока трубопроводной арматуры.

Технические характеристики

Многооборотные электроприводы Ridval RVD M с блоком управления соответствуют современным отраслевым требованиям и стандартам.

Основные технические параметры:

• напряжение питания -380 В;
• тип присоединения к арматуре - ISO 5210;
• степень защиты корпуса - IP65 по ГОСТ 14254-2015;
• диапазон рабочих температур окружающей среды- от -25 °С до +60 °С;
• режим работы электродвигателя - S2, 15 минут согласно ГОСТ IEC 60034-1-2014;
• диапазон крутящих моментов - от 50 до 1200 Н·м;
• встроенный источник питания 24 В для внешних цепей управления;
• возможность изменения направления закрытия привода (по часовой стрелке или против часовой стрелки);
• возможность опломбировки корпуса для предотвращения несанкционированного доступа.
  Области применения

Электроприводы многооборотные Ridval RVD M с местным блоком управления используются на насосных станциях, очистных сооружениях, водозаборных узлах, тепловых сетях, промышленных предприятиях и объектах энергетики. Благодаря поддержке дистанционного управления, широкому набору сигналов обратной связи и высоким показателям надежности данные электроприводы являются эффективным решением для автоматизации задвижек и дисковых затворов в современных трубопроводных системах.
