Особенности конструкции затворов с двумя эксцентриситетами Ridval тип RVB 07
Затвор предназначен для полного перекрытия и регулирования потока рабочей среды в технологических и магистральных трубопроводах. Затворы Ridval тип RVB 07 широко применяются в системах водоснабжения, температура рабочей среды от -25 до +90°С., максимальное рабочее давление 16 кгс/см2.

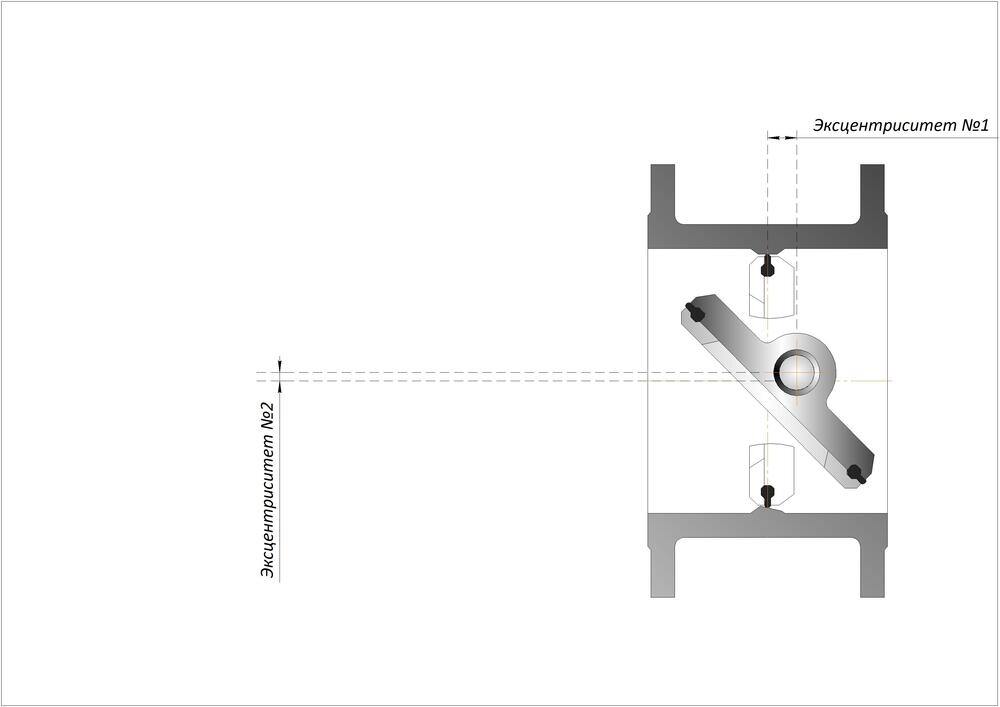

Особенность конструкции данного типа затвора – двойной эксцентриситет. Центр вращения диска смещен назад относительно центра корпуса затвора, а также в сторону от оси симметрии затвора. Полезный эффект такого смещения, относительно симметричных затворов, заключается в минимизации воздействия на уплотнение. При работе на закрытие резиновое уплотнение деформируется лишь в крайнем положении диска, за счет чего уменьшается его износ. За счет того, что контакт уплотнительных поверхностей происходит только в момент полного закрытия диска, снижается крутящий момент, требуемый для управления затвором. Максимальный крутящий момент возникает только в момент соприкосновения уплотнительных поверхностей.
Затвор обеспечивает двухстороннюю герметичность класса А по ГОСТ 9544, что делает возможным его применение на закольцованных трубопроводах, применяемых в современных системах водоснабжения.
Корпусные детали затвора выполнены из чугуна марки ВЧ50 и покрыты эпоксидным порошковым покрытием с толщиной слоя не менее 250 мкм. Седло затвора выполнено из нержавеющей стали и наплавлено на корпус изделия. Данное решение является самым надежным из того, что представлено на современном рынке. В отличие от интегрированных седел, которые просто запрессованы в корпус затвора и за короткий промежуток времени выходят из строя, наплавка обеспечивает гарантированный ресурс наработки 5000 циклов открытия-закрытия.
Резиновое уплотнение зафиксировано по окружности диска прижимным кольцом, которое в зависимости от условий эксплуатации может быть выполнено как из высокопрочного чугуна ВЧ50 с эпоксидным покрытием, так и из нержавеющей стали SS304. При использовании затворов в качестве регулирующих устройств, вследствие кавитации, возникает повышенный износ уплотнения диска. Кавитация — физический процесс образования пузырьков (пустот) в жидких средах, с последующим их схлопыванием и высвобождением большого количества энергии, которое сопровождается шумом и гидравлическими ударами. Конструкция изделия позволяет производить замену уплотнения диска без демонтажа оборудования с трубопровода и без полной разборки с затвора, что невозможно для симметричных затворов.
Затворы пригодны для монтажа в камерах, для наружной установки, для бескамерной установки под землёй с установкой телескопического удлинителя на входной вал редуктора. По требованию заказчика затвор может быть дооснащен электроприводом.
