Гладкий проход трубопроводной арматуры

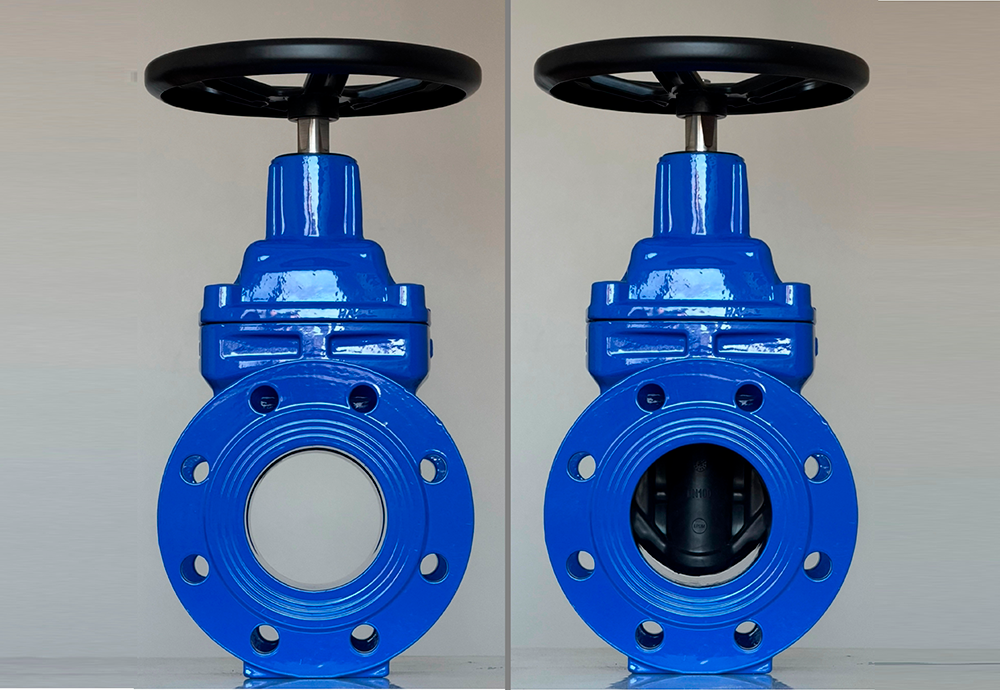

На фотографиях хорошо видно особенность задвижки Ridval тип RVG 10 - полный гладкий проход без заужений. Когда задвижка полностью открыта, внутренний диаметр корпуса совпадает с диаметром трубопровода, а клин полностью уходит из потока.
Что дает полный проход

1. Минимальные гидравлические потери
Когда внутренний проход задвижки не имеет заужений, поток проходит практически так же свободно, как и через обычную трубу. Это уменьшает сопротивление, снижает перепады давления и повышает эффективность всей системы.
2. Отсутствие зон накопления загрязнений
Гладкий проход исключает полости и ступени, где могут скапливаться песок, ил или другие частицы. Это особенно важно для сетей водоснабжения и канализации.
3. Меньше турбулентности в потоке
Полнопроходная конструкция снижает турбулентность и риск кавитации, что увеличивает срок службы трубопровода и самой арматуры.
4. Возможность пропуска очистного оборудования
При полном проходе через трубопровод могут свободно проходить очистные устройства, что облегчает обслуживание магистралей.
Как это реализовано в Ridval RVG 10
В задвижке Ridval RVG 10 клин при открытии полностью выходит из зоны потока, а внутренний профиль корпуса формирует ровный цилиндрический канал. В результате поток воды проходит через арматуру без сужений и ступеней, практически как через участок трубы.
Такое конструктивное решение повышает гидравлическую эффективность системы и делает задвижку оптимальной для применения в магистральных и распределительных сетях водоснабжения.
